小动物活体光学成像系统

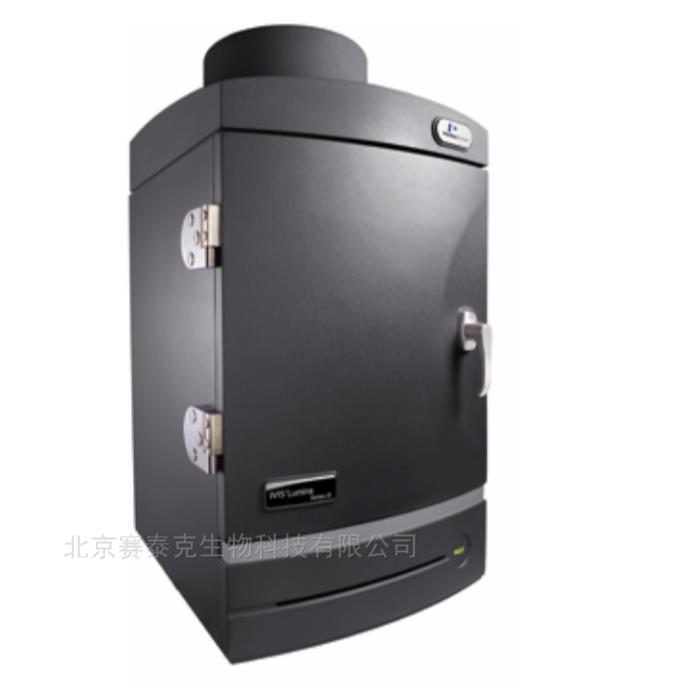

PE小动物活体光学成像系统IVIS Lumina LT是 新推出的第三 代小动物活体光学二维成像平台，该系统具有高灵敏度生 物发光和荧光成像性能。该系统配备高灵敏 CCD 相机、 不透光成像室和全自动化的分析功能。作为小 动物活体成像平台，IVIS 系统包括一整套实验室认可 的实用配件。

PE小动物活体光学成像系统IVIS Lumina LT主要性能：

1、 高灵敏度生物发光二维成像

2、覆盖至近红外光谱波段范围的荧光成像

3、基于切伦科夫辐射原理的放射性同位素 成像

4、为您量身定制的可扩展工作流程

5、市场上全面和的小动物活 体光学成像系统，包括出色的成像技 术、试剂和

特点一：定量、灵活、可扩展

通过 5 - 12.5 (cm) 可调节视野以及扩展镜头，可将视野范围扩展至 2.5 - 24 (cm)。 利用此功能可以对五只小鼠或两只中等体型大鼠进行同时成像。Lumina LT 也可 进行培养皿或微孔板等体外成像应用。该系统还带有高级的动物操作功能，包 括可加热型动物载物平台、气体麻醉和 ECG 监测系统。

特点二：出色的成像结果

IVIS Lumina LT 同时具备高质量的荧光和生物发光成像功能，并且滤光片能用于绿光至近红外范围的所有荧光成像。所有 IVIS 仪 器出厂前均经过复杂且严格的光学校准，保证在同一实验条件下，使用不同仪器所获取的成像数据的*性及可重复性，方便不 同用户间的数据验证及交流。此外，Living Image® 软件结合仪器校准、背景扣除和图像算法，使用户获得高质量、可重复性的 定量结果。

IVIS Lumina LT — 激发和发射滤光片标准配置

特点三：可选的多光谱分离成像升级

IVIS Lumina LT 提供升级选项，可升级至 Lumina III 系统，通过该系统并且结合纯光谱分析算法 (CPS) 进行多光谱分离。纯 光谱分析算法可以利用生成光谱库的软件工具准确去除自发荧光并实现多光谱成像。该系统可以同时成像多个荧光报告基因，从 而在同一动物体内获得多个生理结果。此升级选项包含 19 个激发滤光片和 7 个发射滤光片，可以对绿光至近红外光范围的荧光 报告基因进行多光谱成像。

视野

图 1.IVIS Lumina LT 成像系统提供 5 个成像视野。

多重报告基因的成像

图 2.对同一动物的多重报告基因成像。使用酶激活型荧光探针Cat B 680 FAST 监测 4T1-luc2 肿瘤模型中组织蛋白酶 B 的活性。OsteoSense 800 靶向骨架结构。双报告基因的成像——高分辨率的离体成像应用。

图 3.双报告基因成像——高分辨率应用。患有肺炎球菌性脑膜炎小鼠的细菌荧光素酶 (500 nm) 和 GFAP (620 nm) 脑部成像。Kadurugamuwa et al.，Infection and Immunity，2005 。

特点四：专业的活体光学成像分析软件 - Living Image

结合的校准和仪器设置，研究者可以长时间监测信号，从而进行纵向观测研究。药物研发实验结果显示（图 4），肿瘤信号在为期 35 天的实验过程中发生了 3 个数量级的变化。利用 Living Image 软件功能，使用者能够进行荧光和生物发光成像。

图 4.的校准功能进行长期纵向研究以及将不同实验室的结果进行对比。

IVIS Lumina LT 内部配置

CCD 相机

高灵敏度 CCD，芯片尺寸为 13 x 13 (mm2)，像素数量 为 1024 x 1024

背照射、背部薄化科学 1 级 CCD 可在整个可见至近红 外光谱上提供高量子效率

16 位数字转换器提供广泛的动态范围

CCD 以热电方式 (Peltier) 冷却至 -90℃，确保了低暗电 流和低噪音

成像暗箱

高品质避光成像暗箱

高聚光透镜，光圈范围：f/0.95 – f/16

成像视野范围：5 x 5 (cm2) - 12.5 x 12.5 (cm2) 可选配扩展至 2.5 x 2.5 (cm2) - 24 x 24 (cm2)

8 位发射滤光片转轮

可完整升级至 Lumina III 系统

用于明场成像的 LED 灯

加热型动物承载平台

所有部件均为电动控制

ECG 监测系统

用于平面多光谱成像的选配发射滤光片转轮

集成的气体麻醉接口

位于成像暗箱内的气体麻醉口可同时对 5 只小鼠进行 持续成像
